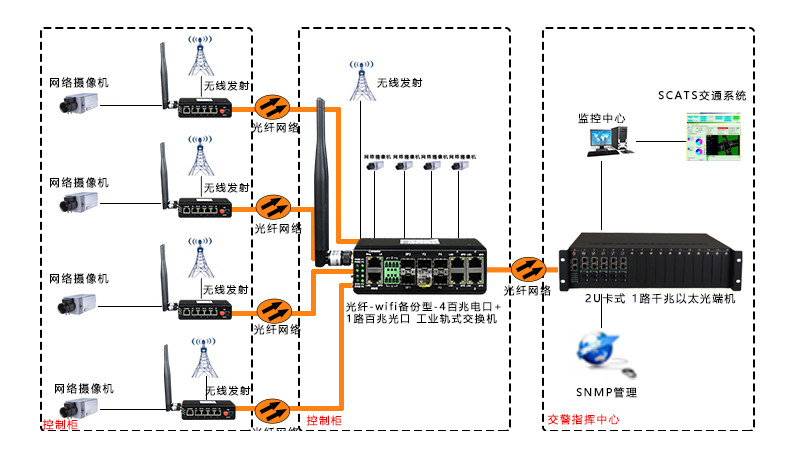

本系列产品采用工业轨式设计，设备为点对点结构设计，实现在恶劣环境下，数据传输的稳定性、可靠性和实时性。工作时网络信号成链状结构，更简化了工程安装，降低了工程成本。

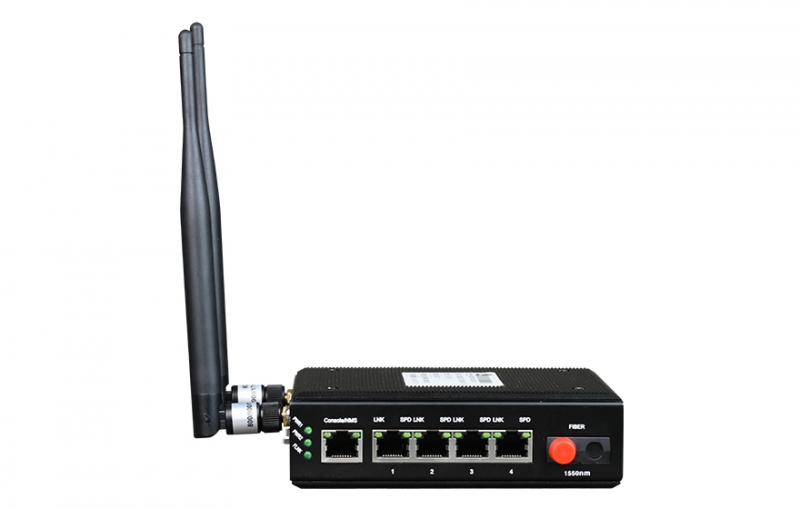

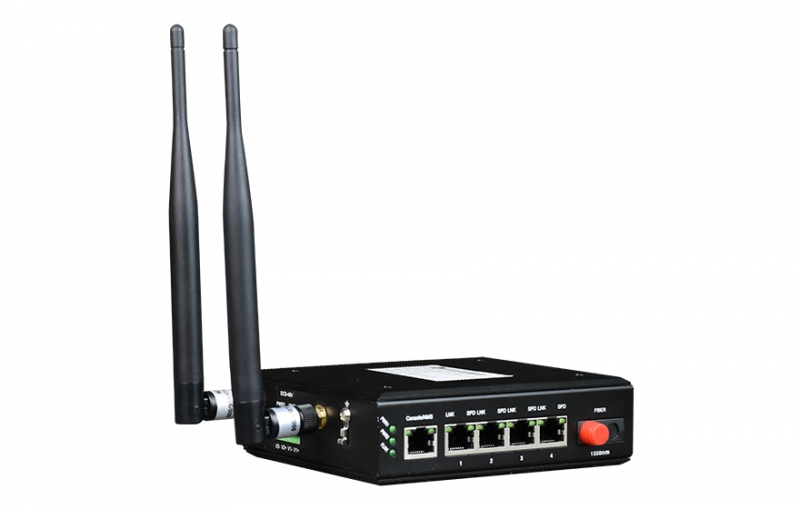

此产品提供：1个百兆以太光口；1个IEEE802.11b/g/n的300Mbps内置无线模块，4个百兆以太电接口；可以与中间汇聚端的带WiFi与光纤的4路百兆以太网电口，4个百兆以太光接口1路千兆SFP光的设备相连。

设备基于以太网交换芯片+FPGA方案，带远端管理功能SNMP软件上能管理到本设备，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

◆ 工业导轨式设计，专为严酷苛刻的工业环境而设计；

◆ 设备提供1个IEEE802.11b/g/n的300Mbps无线模块4路百兆以太网电口1路百兆SFP光接口；

◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用；具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；以太电口10/100Mbps 自适应，电口 MDI/MDI-X 自适应无需手动调整；

◆ 1个IEEE802.11b/g/n的300Mbps内置无线模块，总带宽达300M，可以与对应汇聚端带wifi的设备互联；

◆ 当光纤正常时，用光纤作通信，wifi作为备份，光纤不正常时，wifi能工作，保证业务不中断；

◆ 以太接口与电源接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准；

◆ 支持宽范围交直流输入(9V-48V)支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等无风扇高效散热，降低修复时间；

◆ IP40外壳防护等级，能够经受住恶劣环境的考验导轨或壁挂式安装；

◆ 宽温型：工作温度-40℃~ +85℃。

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

传输距离：2Km  多模光纤，衰减(3dbm/km )

波长：850nm

发射功率：-12dBm (Min) ～ -9dBm (Max)

接收灵敏度：-28dBm (Min)

链路预算：16dBm

单模光纤:

8/125um 或 9/125um

传输距离：20Km  单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长：1310nm（超长距离传输时选用1550nm波长）

发射功率：-9dBm (Min) ～-5dBm (Max)

接收灵敏度：-27dBm (Min)

链路预算：18dBm

◆ 10/100M以太网接口

协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速    率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习8K MAC地址

物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）

◆ WIFI接口

技术标准：

IEEE802.11b/802.11g/802.11n IEEE802.3/802.3u

WLAN Rate：

11n：802.11n HT20：max 72.2Mbps@MCS7：1Nss max 144.4Mbps@MCS15：2Nss 802.11n HT40：max 150Mbps@MCS7：1Nss

max 300Mbps@MCS15：2Nss

11g：54，48，36，24，18，12，11，9，6，5.5，2，1Mbps

11b：11，5.5，2，1Mbps

WLAN 特性：

支持 2.4GHz 兼容 2.4GHz IEEE 802.11g IEEE 802.11n IEEE 802.11b 标准

支持 64/128/152-bit WEP 加密 同时支持 128 bit WPA standard(TKIP/AES) IEEE802.1X 等安全加密机制

支持 SSID 广播控制和基于 MAC 地址的访问控制

工作信道数：USA1-11CH UE1-13 JP1-14

频率范围：2.4~2.4835GHz

展频技术：DSSS（直接序列展频）

数据调制方式：BPSK QPSK CCK and OFDM (BPSK/QPSK/16-QAM/ 64-QAM)

支持双天线，能大幅加强其无线发射能力，并增强无线信号的稳定性

灵敏度@PER（错包率）： MCS15：-70dBm@10%PER；MCS7：-75dBm@10%PER；54M：-78dBm@10%PER；11M：-92dBm@8% PER；6M：-94dBm@10% PER；1M：-98dBm@8% PER（典型值）

传输距离：室内最远 60 米，室外最远 150 米（因环境而异）

RF 功率：11n 14dBm 11g 16dBm 11b 19dBm

◆ 电气和机械特性

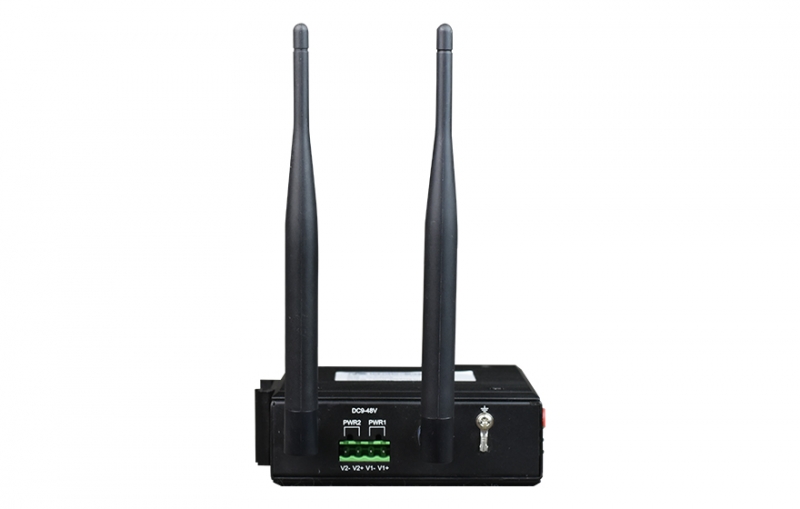

系统电源：冗余双电源输入DC9-48V/AC9-48V

功耗：≤10W

外观结构：133mm(长) x 120mm(宽) x 41.0mm(高)

◆ 环境指标

工作温度： -40℃—+85℃

储存温度： -40℃—+90℃

工作湿度： 0%—95%（无凝结）

MTBF： ＞100000小时
