工业级数据环网型光端机提供1-2路RS232/422/485可选串口在光纤中传输，，支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构,具有环网自愈保护功能。该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。

◆ 提供1-2路串口，每路串口同时提供RS232/422/485三种可选串行接口，方便现场开通业务;
◆ 可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;具备自动侦测串口信号波特率的能力;
◆ 提供两光纤条线路，在线路故障时可自动切换，保证通信正常；
◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选
◆ 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构；
◆ 串行数通道可以传输异步从300-115200bps波特率自适应的串口数据;
◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准;
◆ 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
◆ 符合工业四级电磁兼容性要求
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等
◆ 无风扇高效散热，降低修复时间
◆ IP40外壳防护等级，能够经受住恶劣环境的考验
◆ 导轨或壁挂式安装
◆ 宽温型：工作温度-40℃~ +85℃
◆ 所有型号皆通过100%烤机测试，保修期：5年

◆ 光纤部份

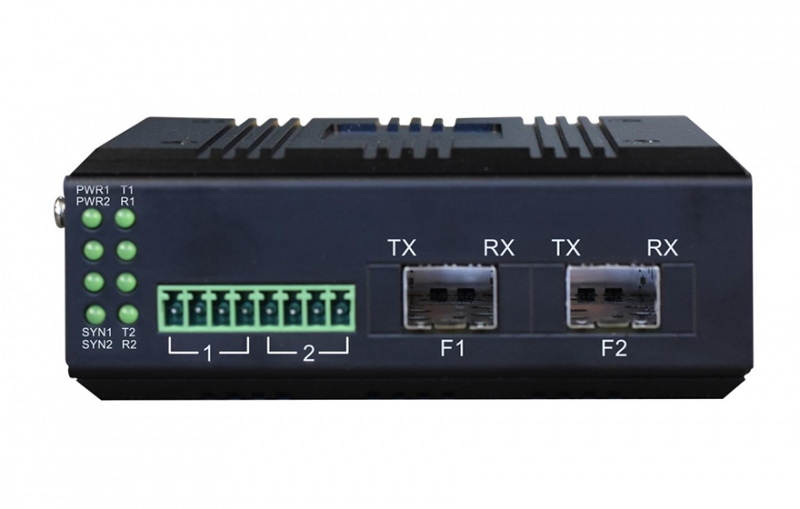

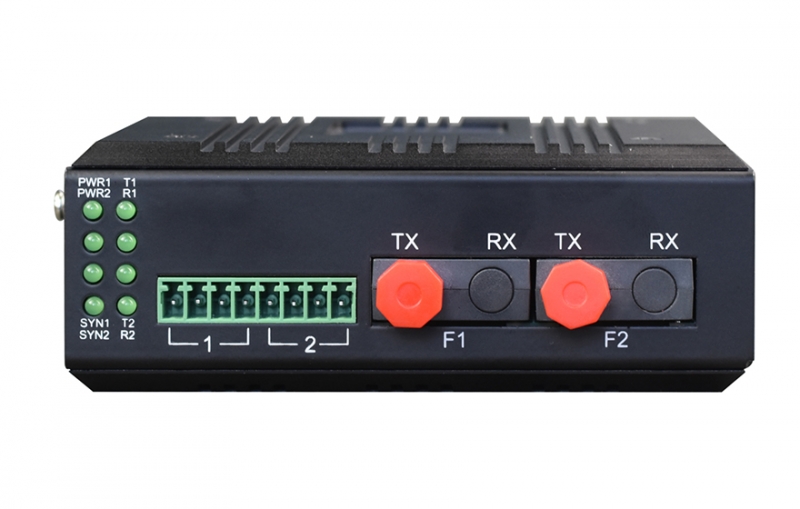

光口：2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
   RS-232: RXD TXD Signal Ground
◆ 电气和机械特征

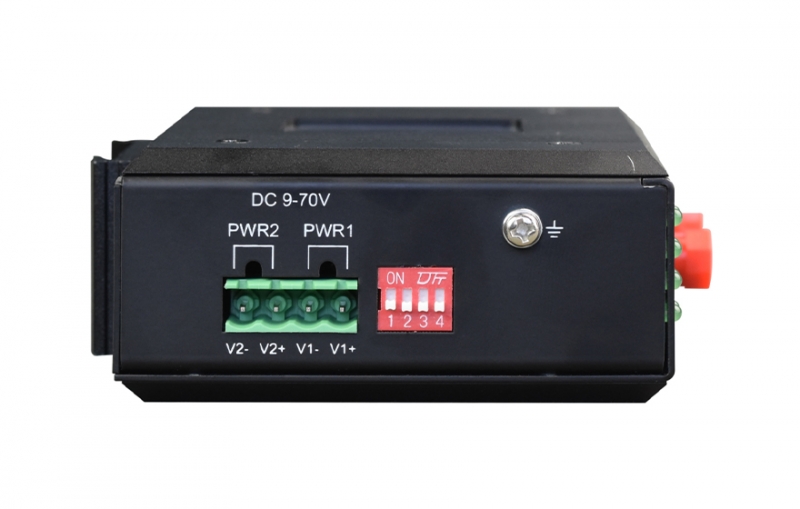

   冗余双电源输入:   DC9-48V 功耗<5W
   过载保护：        支持
   反接保护：        支持
   冗余保护：        支持
   接入端子：        4芯5.08mm间距插入式端子
   外壳：            IP40防护等级，铝合金材质

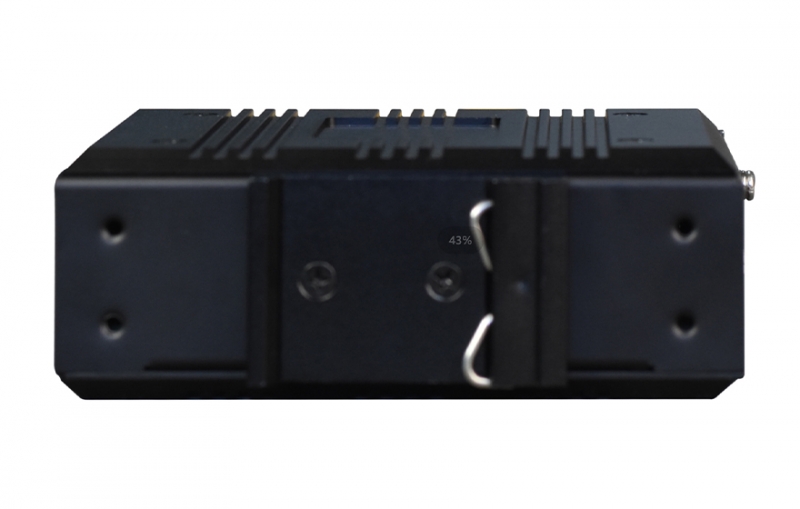

   安装方式：        导轨安装、壁挂式安装
   重量：            0.75kg/台
尺寸：  110mm(长) x 86mm(宽) x 40.0mm(高)
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时


本产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构
◆ 点对点（Point to Point） 应用场合：某些单独分散的总线节点间需要远距离通讯，或者受干扰严重需要电气隔离:
◆ 链型（Line） 应用场合：多个总线节点间需要远距离通讯，或者多个节点间需要完全的电气隔离抗干扰:

◆ 星型（Star）应用场合：多个节点之间需要改变总线链型拓扑方式，或者多个节点间需要完全的电气隔离时；

◆ 环形（Circle）：应用场合：多个节点间需要提供冗余光纤链路保障总线可靠通讯时

本系列产品应用灵活，同时，该系列产品可采用双光口实现双纤环网冗余功能，当某处光纤故障时，系统会在10ms内重建网络链路，保障系统的正常通信，实现对总线信号传输的自愈保护功能，网络故障排除后系统会自动恢复；
