本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1~16 通道模拟量信号（电流/电压）或最多16路开关量，或最多8路RS232/422/485串口到1+1备份光纤中传输，主光纤断纤时,备份光纤工作。该设备采用双电源供电，高性能FPGA可编程器件,无MCU处理，高速转换，采样频率可以到20KHZ，12位 AD 转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保 密性，同时也解决了电缆传输距离受限的问题。

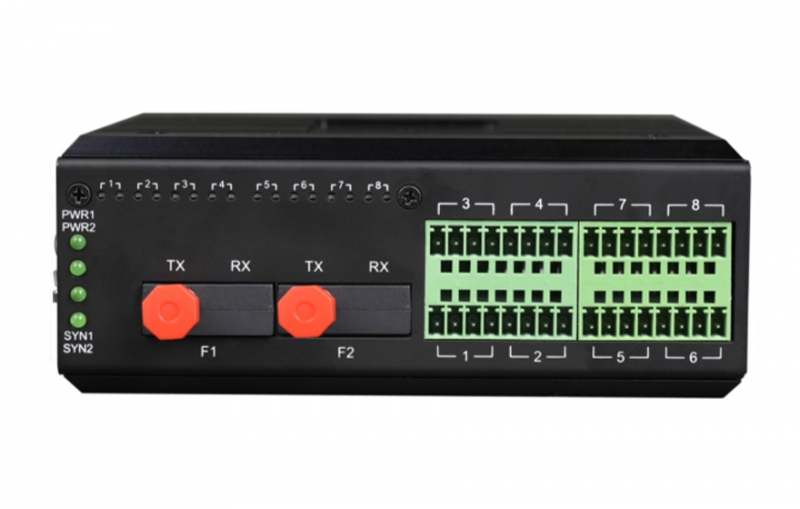

◆ 两个光接口，支持1+1光备份,主光纤断纤时，切换到备用光纤，当主光纤正常时，再切换到主光纤，主备光纤切换时间<1ms，光纤切换时不影响正在传输的开关量的状态;

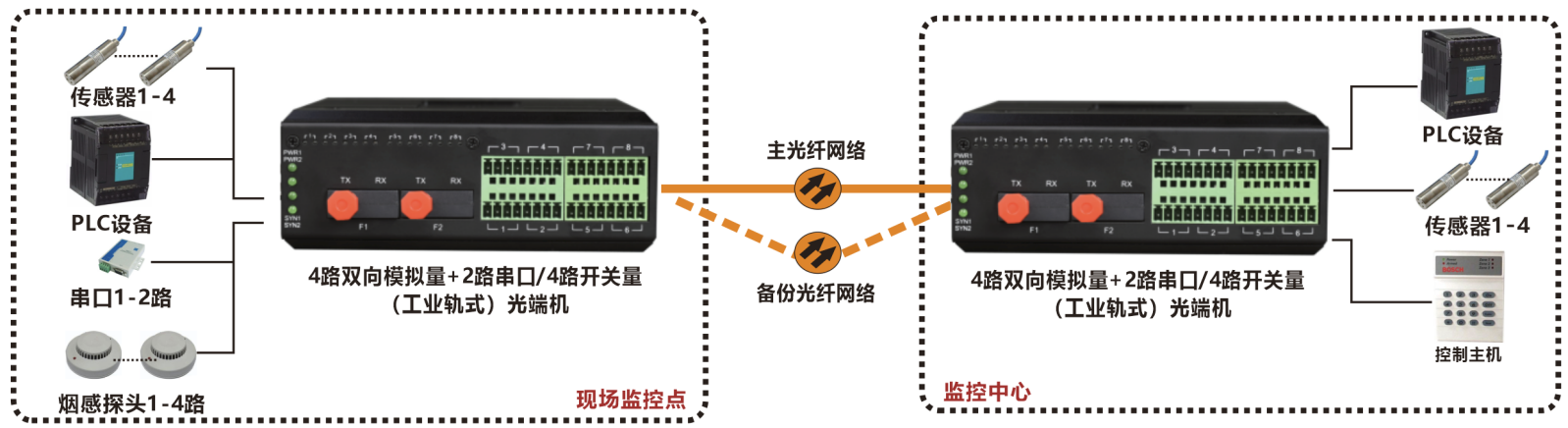

◆ 设备内总8个模块槽位，每槽位模拟量2路，可以双向，每槽位开关量2路，可以双向，每槽位串口1路，比如可以做成4路双向模拟量+4路单向开关量+2路串口的光端机；
◆ 模拟量支持 4~20mA电流量；或 0~10V/0~5V，电压量；16 路模拟量输入输出可任意组合； Ø
◆ 16路模拟量的AD/DA 通道采用FPGA并行读写，非MCU顺序读写模式，每路模拟量时延＜0.1ms;
◆ 每路模拟量通过FPGA读取高速采样数据 ，采样速率为20K 次/秒，远高于市场同类产品；
◆ 模拟量输出端带光纤断纤或输入端设备掉电后，模拟量输出保持最近断纤前的数值，用DIP开关设置开通，此功能不开通时，断纤后模拟量为0MA，或0V；
◆ 串口支持RS232/485/422三种数据接口可选,RS232支持3线RS232 (TXD,RXD,GND)；RS232/485/422通道可以传输异步从0-115200波特率自适应的串口数据
◆ 每路开关量有开与闭的指示灯状态指示；输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；
◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选；
◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态
◆ 4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准

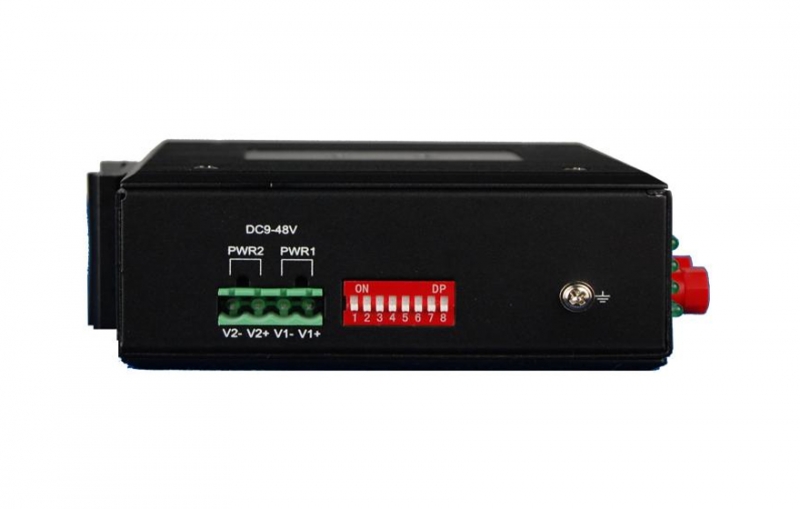

◆ 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；无风扇高效散热，降低修复时间；
◆ IP40外壳防护等级，能够经受住恶劣环境的考验；
◆ 导轨或壁挂式安装；宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年；

◆ 光纤部份
光口：2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 电流模拟量
输入输出范围： 0~20mA(包含 4~20mA)
分辨率：  12位
采样速率：  20K 次/秒
时间延迟： <0.1ms
最大负载能力： 600Ω
输入电阻：  125Ω
精度：  0.4%(常温)
◆ 电压模拟量
输入输出范围： 0~10V(包含 0~5V)
分辨率：  12位
采样速率：  20K 次/秒
时间延迟：  <1ms
最大负载能力： 600Ω
输入电阻：  100ΚΩ
精度：  0.4%(常温)
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
   RS-232: RXD TXD Signal Ground
◆ 开关量接口
输出接口类型：
干接点
1：信号继电器干接点输出；2：光MOS继电器输出(最大内阻25Ω)
脉冲量：
光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间         信号继电器干接点输出:<1.2ms,光MOS继电器输出<0.6ms
开关信号         信号继电器干接点输出30VDC/0.5A；光MOS继电器输出:245VDC/0.12A
最大开关频率  50HZ
输出浪涌保护: 信号继电器干接点输出：无；光MOS继电器输出：TVS+固体放电管防护
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时
