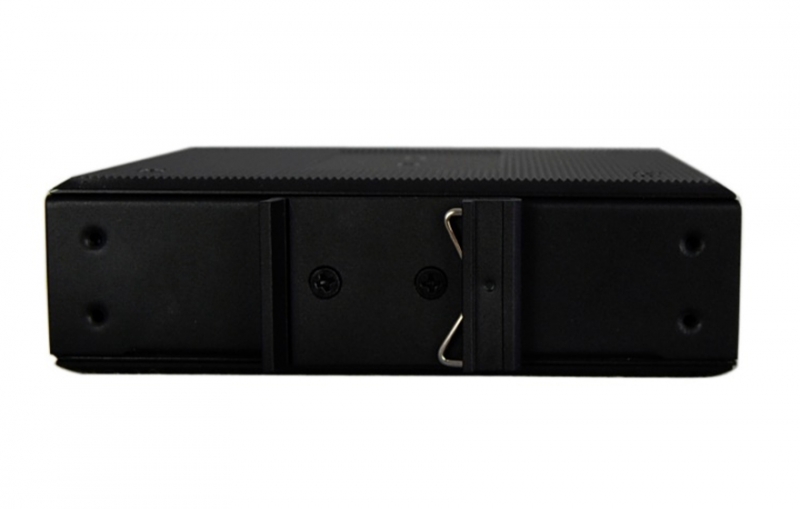

本1-14路开关量光端机为纯开关量(告警量)工业轨式光端机  提供1-14路单向开关量或7路双向开关量在光纤中传输，并提供一路告警输出，该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统

◆ 基于自主知识产权的集成电路；
◆ 可以支持单向14路开关量与双向7路开关量，并提供一路告警输出，当光纤断掉或掉电时，有一路开关量（第16路）开关量输出闭合；

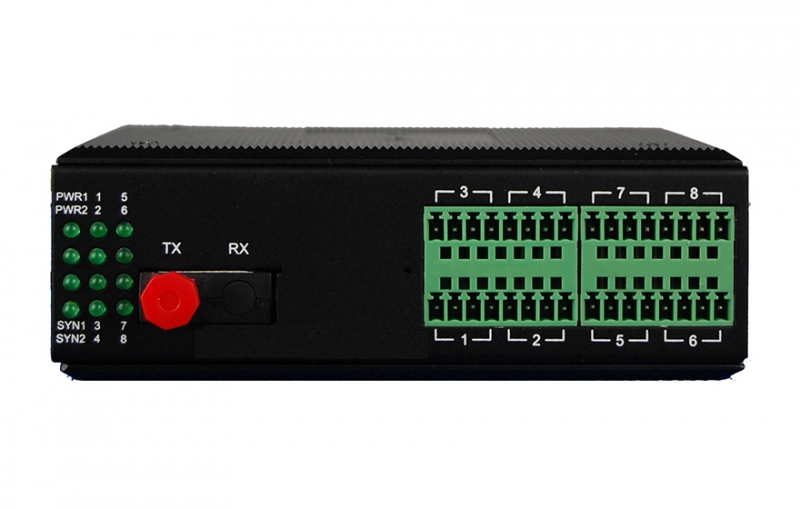

◆ 每路有开关量开与闭的指示灯状态指示；
◆ 输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；
◆ 可以通过DIP开关设置光纤没有通时输出开关量的常开与常闭的状态；
◆ 开关量接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；

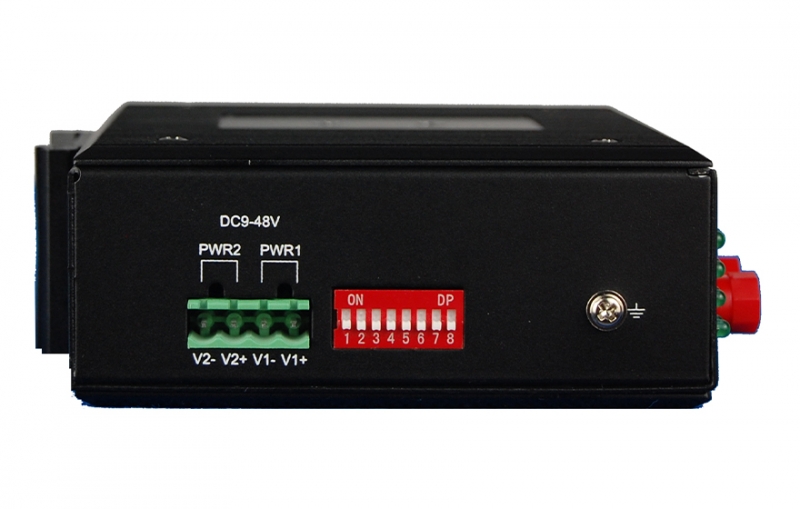

◆ 支持宽范围交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ DC 9-55V直流电源或AC9-50V交流电源无正负极之分；

◆ 光纤部分
光口：1
光纤：单纤双纤
光纤接口：SC/FC/ST/LC(SFP)可选
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 开关量接口
输出接口类型：
干接点： 信号继电器干接点输出；
脉冲量（湿接点）：
光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间 干接点输出:<1.2ms ；
湿接点 输出<0.6ms
开关信号 干接点输出30VDC/0.5A；
湿接点 输出:245VDC/0.12A
最大开关频率：50HZ
输出浪涌保护：干接点
输出：无；
湿接点输出：TVS+固体放电管防护
◆ 环境指标
工作温度：-40℃&mdash;+85℃
储存温度：-40℃&mdash;+85℃
工作湿度：0%&mdash;95%（无凝结）
MTBF： ＞100000小时
◆ 产品规格
