本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1~8 通道模拟量信号（电流/电压）+4路串口/8路开关量到光纤中继。该设备采用双电源供电，高性能FPGA可编程器件无MCU处理，高速转换，采样频率可以到20KHZ，12位 AD 转换芯片。有效通信距离可达0-120KM，串行口的通信速率可达0-115.2KBPS。

由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资，大大提高了控制信号可靠性、安全性和保 密性，同时也解决了电缆传输距离受限的问题，最远通信距离2-120KM。

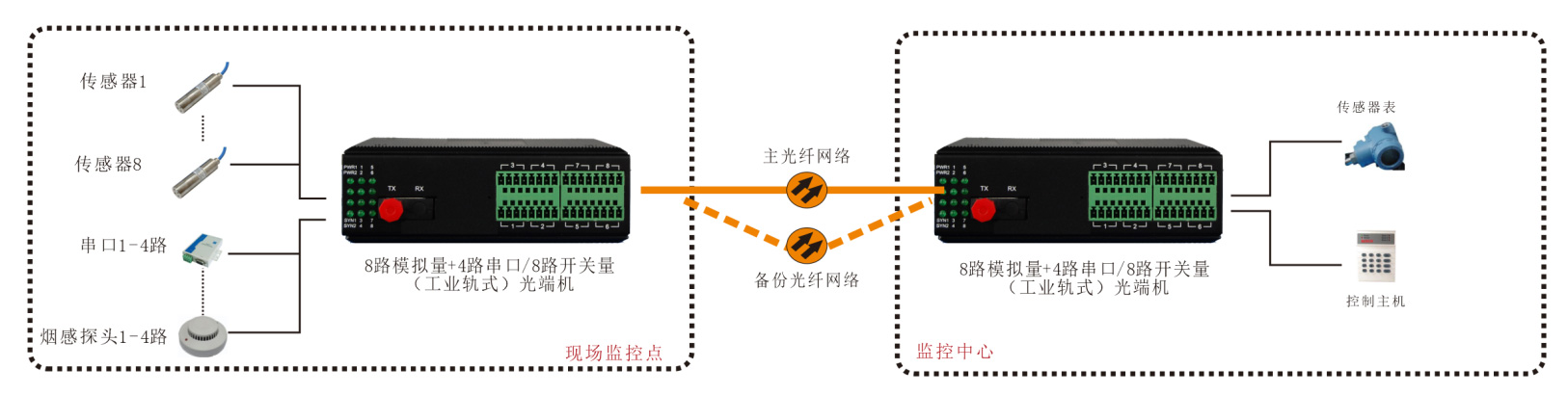

◆ 该设备配对使用，本端信号输入，对端信号输出；

◆ 支持 4~20mA，1-8路电流量；或支持 0~10V/0~5V，1-8 路电压量；8路模拟量输入输出可任意组合；

◆ 8路模拟量的AD/DA 通道采用FPGA并行读写，非MCU顺序读写模式，每路模拟量时延＜0.1ms;

◆ 每路模拟量通过FPGA读取高速采样数据 ，采样速率为20K 次/秒，远高于市场同类产品；

◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选；

◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态；

◆ 4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；

◆ 串口支持RS232/485/422三种数据接口可选RS232支持3线RS232 (TXDRXDGND)；

◆ RS232/485/422通道可以传输异步从0-115200波特率自适应的串口数据；

◆ 开关量可以支持单向8路开关量与双向4路开关量，每路有开关量开与闭的指示灯状态指示；

◆ 输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；

◆ 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；

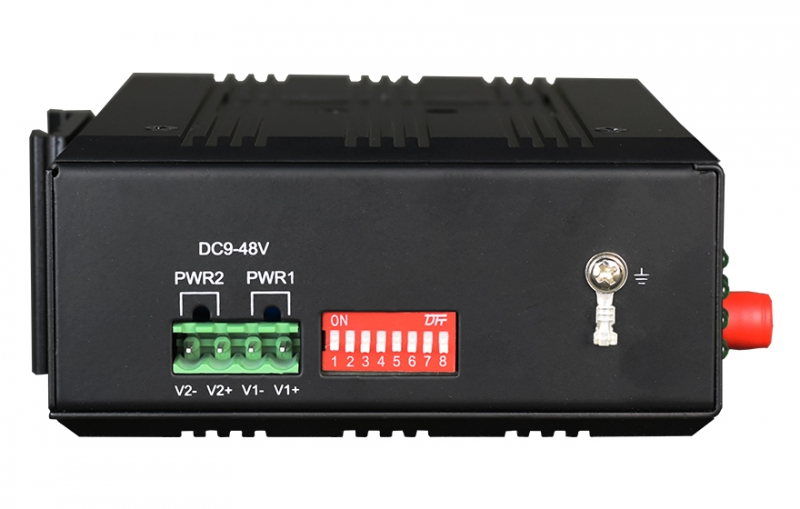

◆ 支持宽范围交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；

◆ 无风扇高效散热，降低修复时间；

◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

◆ 导轨或壁挂式安装；

◆ 宽温型：工作温度-40℃~ +85℃；

◆ 所有型号皆通过100%烤机测试，保修期：5年。

◆ 光纤部份

光口：1

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 电流模拟量

输入输出范围： 0~20mA(包含 4~20mA)

分辨率：12位

采样速率：20K 次/秒

时间延迟：<0.1ms

最大负载能力： 600Ω

输入电阻：125Ω

精度： 0.4%(常温)

◆ 电压模拟量

输入输出范围：0~10V(包含 0~5V)

分辨率：12位

采样速率：20K 次/秒

时间延迟： <0.1ms

最大负载能力： 600Ω

输入电阻：100ΚΩ

精度： 0.4%(常温)

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应TX+) B(对应TX-) Ground

RS-232: RXD TXD Signal Ground

◆ 开关量接口

输出接口类型：

干节点

1：信号继电器干接点输出；2：光MOS继电器输出(最大内阻25Ω)

脉冲量：

光MOS继电器输出，0-VCC(VCC为本机供电电源电压)

响应时间：信号继电器干接点输出:<1.2ms光MOS继电器输出<0.6ms

开关信号：信号继电器干接点输出30VDC/0.5A；光MOS继电器输出:245VDC/0.12A

最大开关频率：50HZ

输出浪涌保护:  信号继电器干接点输出：无；光MOS继电器输出：TVS+固体放电管防护

◆ 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时
