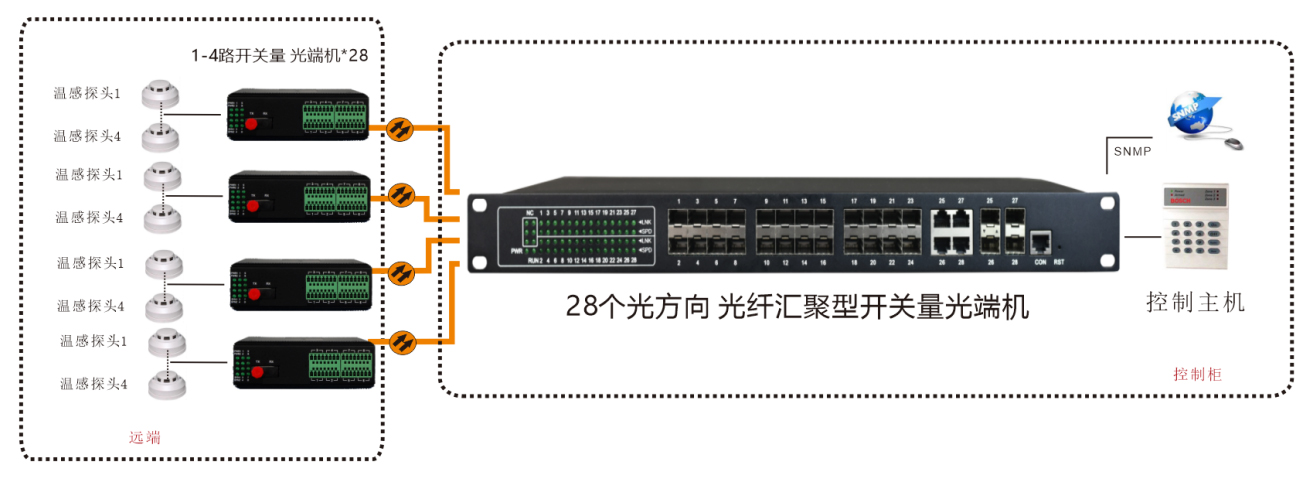

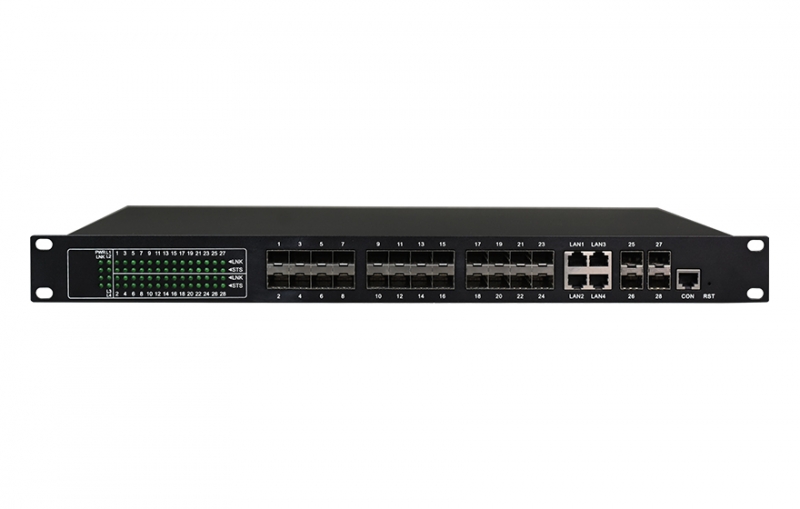

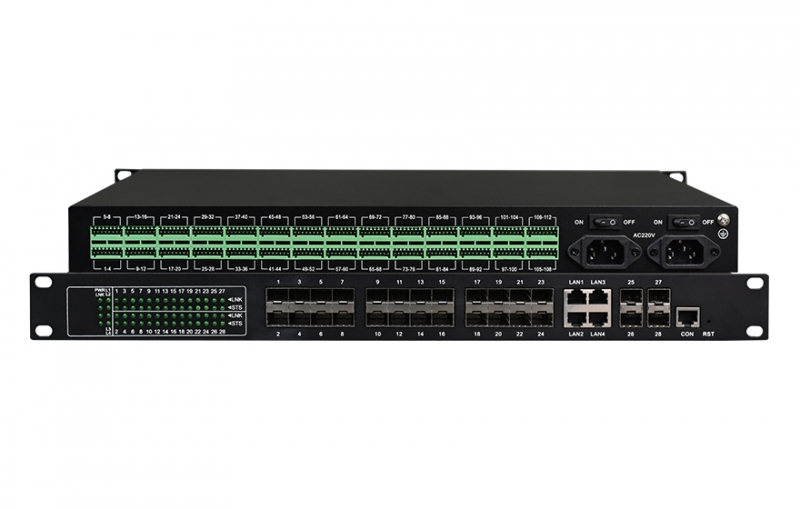

28个光方向汇聚型开关量光端机设备，带有28个SFP光纤模块，可以连接28个光方向，分汇聚型中心设备与节点机设备两种设备， 汇聚端总共可以出112个开关量接口，节点机设备提供最多1-4路开关量，可以是输入或输出，中间用光纤相连;

设备自带SNMP模块，支持SNMP网管，WEB网管，Console网管，可以在网管上看到28个远端设备的状态，28个光方向的开关量状态；

该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合工业、电力及对电磁干扰环境有特殊要求的部门和系统。

◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验；

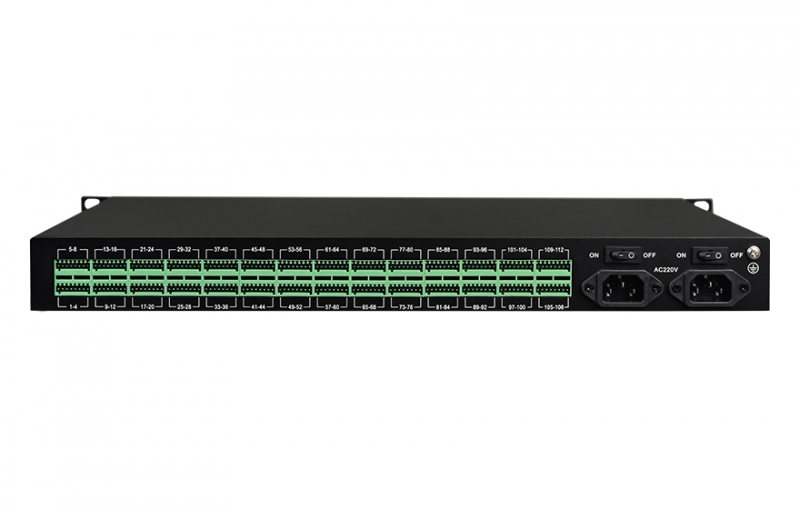

◆ 汇聚中心点设备可以连接1-28个光方向，提供最多112路开关量；

◆ 节点机设备提供最多1-4路开关量，可以是输入或输出，1光口；

◆ 输入开关量自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；

◆ 开关量在开机状态或光纤没有接入时其它开关状态稳定，不会出现乱动作状态；

◆ 可以支持干接点开关量或湿接点(光MOS继电器)高可靠与较高动作速率；

◆ 每个主板可以与总开关量路数不超过128路的节点机设备通过交换机与汇聚端的设备相连；

◆ 设备自带SNMP网管接口，为4个交换式10/100M以太网接口；

◆ 具可支持独立SNMP网管能查看局端与所有前端设备的开关量开与关的工作状态每个光方向的工作状态，并能对前端的设备进行控制；

◆ 开关量接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)； 共模:6KV，阻抗(2Ω) 标准；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；

◆ 无风扇高效散热，降低修复时间；

◆ 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分支持内部隔离，冗余双电源输入。

◆ 光纤部份

光口：1-28

光纤：单纤双纤

光纤接口：LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：0~80Km

典型发射功率: 单模100uw — 0.93mw

◆ 开关量接口

输出接口类型：

干节点

1：信号继电器干接点输出；

2：光MOS继电器输出(最大内阻25Ω)

脉冲量：

光MOS继电器输出，0-VCC(VCC为本机供电电源电压)

响应时间：

信号继电器干接点输出：<1.2ms

光MOS继电器输出：<0.6ms

开关信号：

信号继电器干接点输出：30VDC/0.5A

光MOS继电器输出：245VDC/0.12A

最大开关频率：50HZ

输出浪涌保护：

信号继电器干接点输出：无；

光MOS继电器输出：TVS+固体放电管防护

◆ 电气和机械特性

系统电源：AC220V或DC-48V（电源可选）

外观结构:  485（长）X200（宽）X45（高）mm  机架式

重量：1.75Kg/台

◆ 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：   ＞100000小时
