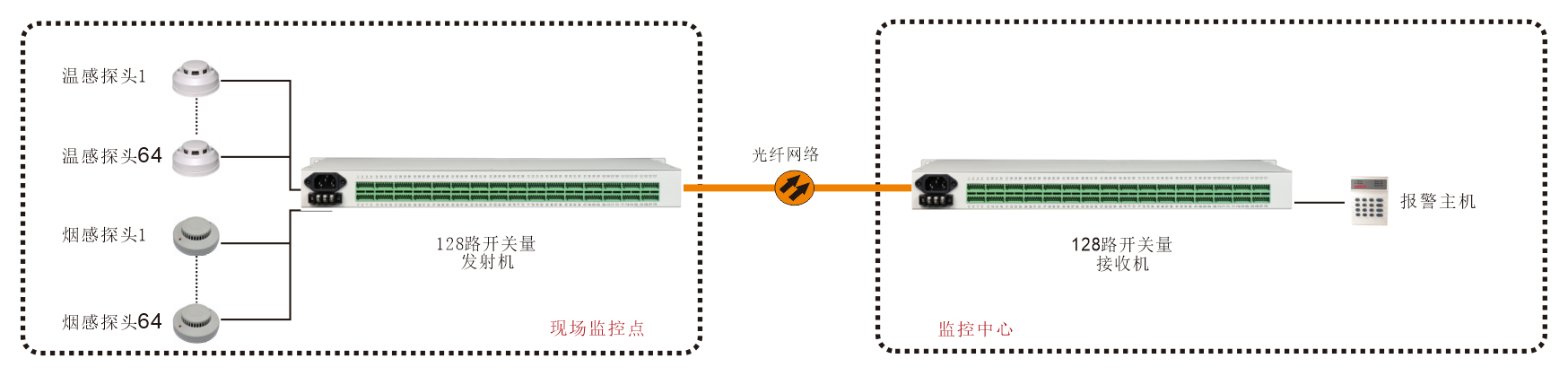

提供最多或1-128路单向开关量或64路双向开关量在光纤中传输，该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制 、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

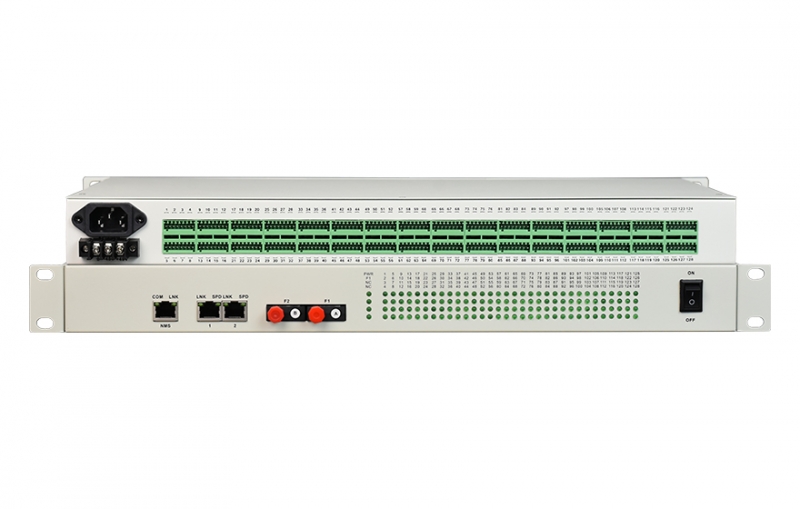

◆ 19英寸1U机架式安装；

◆ 提供最多1-128路单向开关量或64路双向开关量；开关量类型支持干结点与湿节点；

◆ 每路有开关量开与闭的LED指示灯状态指示；

◆ 输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态；

◆ 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；

◆ 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端的稳定输出开关量信号；

◆ 开关量接口防雷达到IEC61000-4-5(8/20μS)差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω)标准；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC；AC+AC；DC+DC等双电源模式。

◆ 光纤部份

光口：1-2

光纤：单纤双纤

光纤接口：SC/FC/ST/LC(SFP)可选

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：0~80Km

典型发射功率：单模100uw — 0.93mw

◆ 开关量接口

输出接口类型：

干节点

1：信号继电器干接点输出；

2：光MOS继电器输出(最大内阻25Ω)

脉冲量：

光MOS继电器输出，0-VCC(VCC为本机供电电源电压)

响应时间：

信号继电器干接点输出:<1.2ms,光MOS继电器输出<0.6ms

开关信号：

信号继电器干接点输出：30VDC/0.5A；

光MOS继电器输出：245VDC/0.12A

最大开关频率：50HZ

输出浪涌保护：信号继电器

干接点输出：无；

光MOS继电器输出：TVS+固体放电管防护

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面：

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应TX+) B(对应TX-) Ground

RS-232: RXD TXD Signal Ground

◆ 电气和机械特性

系统电源：AC220V或DC-48V

外观结构:  485（长）X200（宽）X45（高）mm 19英寸 1U机架式

◆ 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：   ＞100,000小时
