本工业轨式串口服务器是为IP40防护等级，是一款能让串口设备立即具备联网能力的串口联网服务器，可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1-4路RS-232/RS-422/RS-485转1路百兆电以太+1路百兆光以太，可以采用35mm轨式与壁挂式安装方式，能满足不同应用现场的需求。
串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于PLC控制与管理、楼宇自控、医疗保健自动化系统、测量仪表及环境动力监控系统等。
可以用于许多嵌入式网络控制应用产品：
- 工业自动化生产
- 安防门禁：网络门禁、报警设备、红外探测报警、远程读卡器
- 智能家居设备：智能家居网关、智能插座、智能开关
- 网络 IO 控制器：工业远程 IO 输入、远程继电器控制
- 建筑智能和能源监控
- 医疗监控设备

◆ 采用ARM Cortex -M4 ，主频 192MHz处理器；
◆ 支持1路百兆电以太+1路百兆光SFP口，两个口为交换口，支持SFP光模块DDM管理；
◆  以太网支持10/100base-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）支持自动交叉线检测（MDI/MDIX）；
◆ 串口支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；
◆ 串行数据接口有两种模式：
   ◆ 每路提供RS-232/RS-422/RS-485三种接口中一种，可以出厂时任意配置；
   ◆ 每路提供RS-232/RS-422/RS-485三种接口都有，可以在现场通过拨码来设置不同的接口方式；
◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；
◆ 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；
◆ 支持串口状态和串口参数监视，通信状态一目了然；
◆ 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；
◆ 灵活的串口数据分帧设置，满足用户各种分包需求；
◆ 支持标准TCP/IP SOCKET应用程序访问TCP支持多连接，满足4个以内用户同时监控或管理串口设备；
◆ UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备；
◆ 支持Windows配置工具、串口和WEB等多种配置形式、支持SNMP网管；
◆ 支持本地和远程的系统固件升级；
◆ 支持宽范围9-55V交流与直流电源输入;
◆ 支持内部隔离，冗余双电源输入;
◆ 电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

◆ 10/100M以太网接口
协    议：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100自适应m全/半双工自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆  串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND       RS-485 2 wires: A(对应TX+) B(对应TX-) GND
   RS-232: RXD TXD GND
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

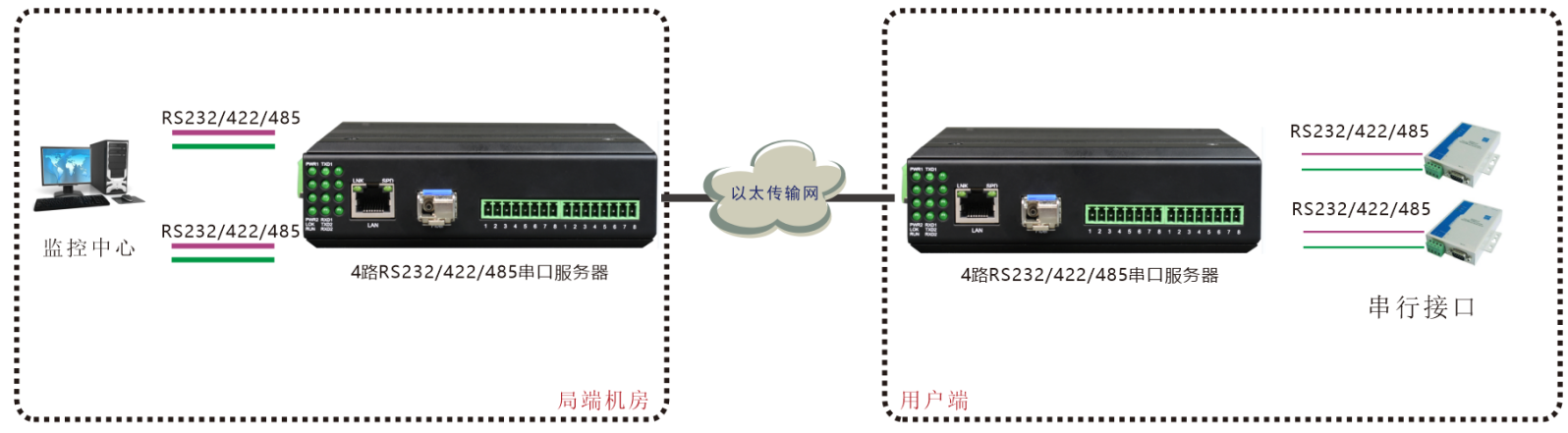

案例一:

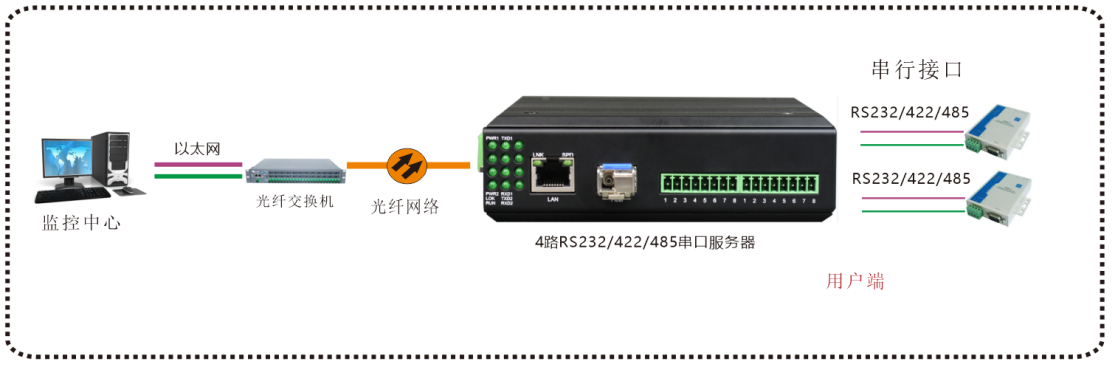

案例二:
