串口服务器Modbus测试示例

一：串口接从机，电口接主机
1、拨码控制串口模式为 485

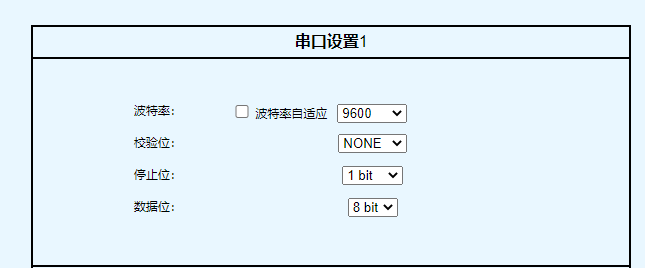

2、网页上设置串口波特率

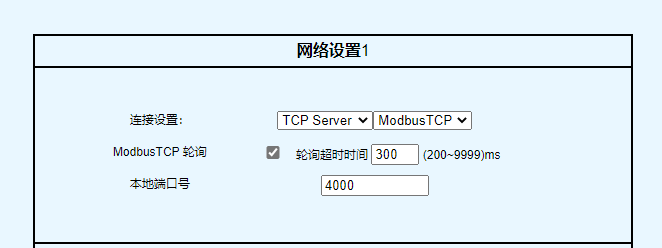

3、网页上 设置电口状态为 Tcp Server ModbusTCP

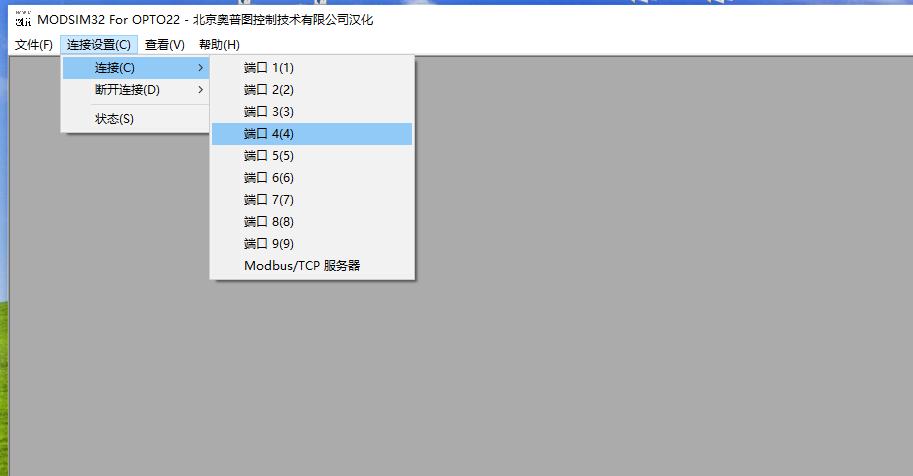

4、设备串口1接 串口转usb，电脑上打开从机模拟软件modsim，选择连接的串口号

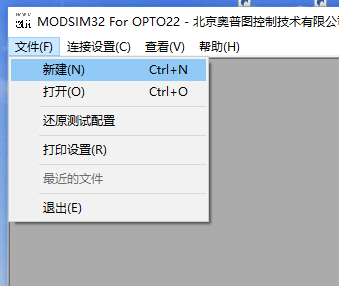

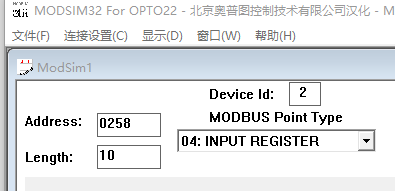

5、点击 文件 新建，创建modbus数据，如右下图设置

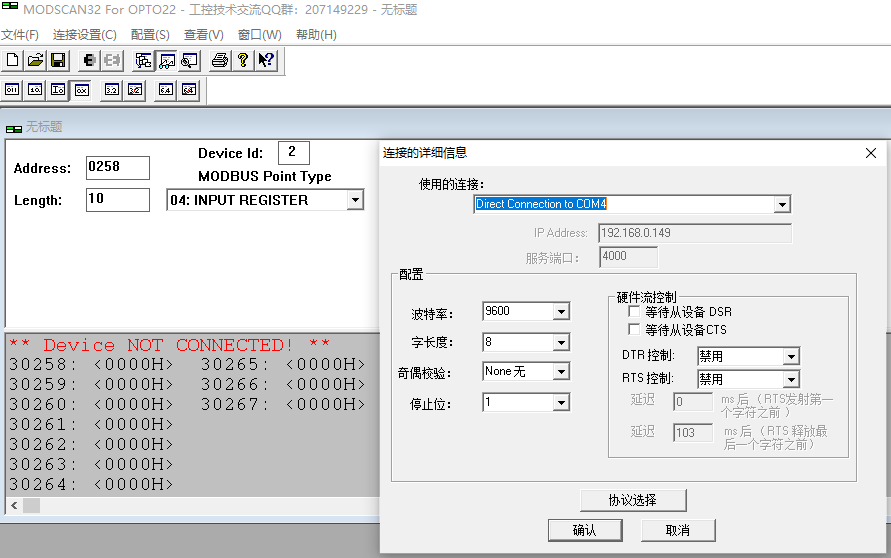

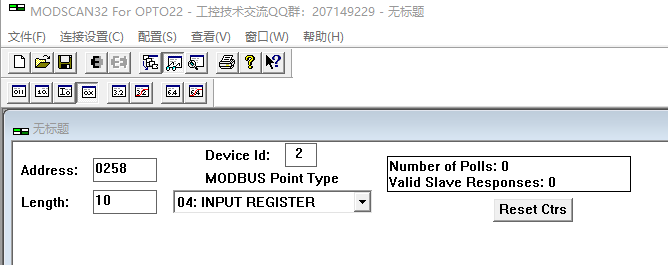

6、电脑上打开主机模拟软件modscan，modbus设置和从机一致

7、点击连接设置->连接

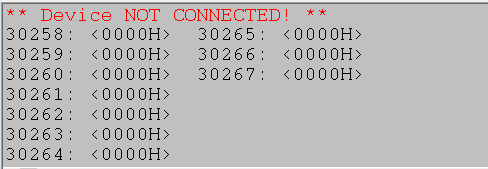

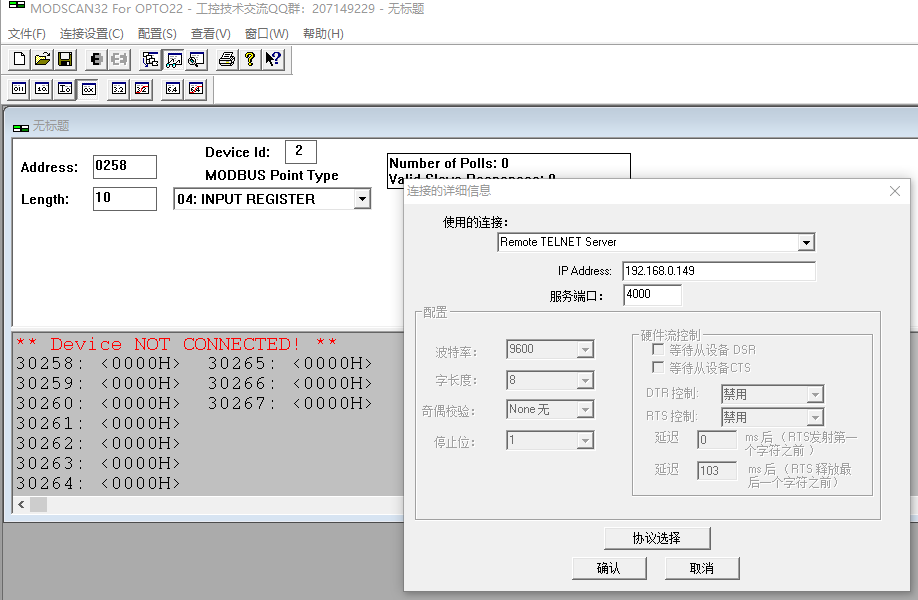

    输入ip地址和端口号， 连接设备的服务器，点击确认后，开始通信。

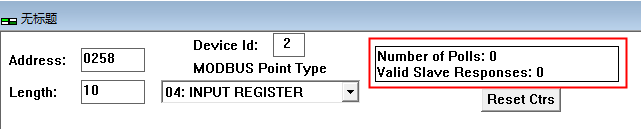

8、正常通信时，红框处的数字会同步增加，下方的数据会跟随从机的变化而改变

9、如果开启modbus轮询功能，重复步骤7，总共创建2个客户端 ，连接设备的服务器。2个客户端的数据互不干扰


二：串口接主机，电口接从机

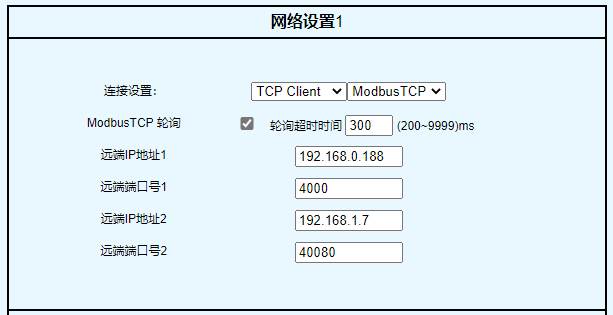

1、网页上 设置电口状态为 Tcp Client  ModbusTCP ，远端ip地址填写电脑的ip地址

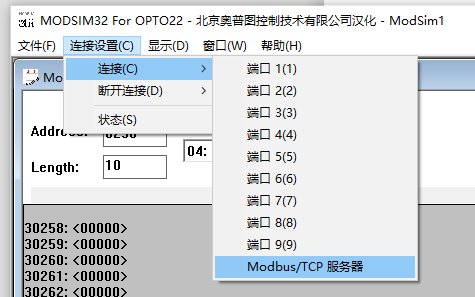

2、电脑上打开从机模拟软件modsim， 连接设置选择modbustcp服务器，端口设置和步骤1中的端口一致。


3、设备串口1接 串口转usb，电脑上打开主机模拟软件modscan，选择连接的串口号，并设置modbus 数据，点击确认，开始通信。
