串口服务器UDP客户端模式（UDP Client Mode）介绍

背景简介

假设串口服务器的串口工作在“UDP客户端模式”下，主动与1台主机PC建立连接，同时主机能够读取或发送以太网数据给一个串口设备。与TCP模式相比，UDP协议更加快速而有效。

串口服务器（UDP客户端）的参数信息如下：

l IP地址：192.168.0.148

l 本地端口：40080

l 波特率：9600

l 校验位：None

l 数据位：8

l 停止位：1

主机PC（UDP服务器）的参数信息如下：

l IP地址：192.168.0.166

l 本地端口：60000

操作步骤

    配置串口服务器的IP地址。

        1. 登录Web配置界面，选择“系统设置 > IP地址 ”。

        2. 在“使用以下IP地址”选项框中分别输入串口服务器对应的“IP地址”、“网络掩码”和“网关地址”。

        3. 其他参数保持默认即可，单击“设置”。

 配置串口参数信息。

    1. 登录Web配置界面，选择“设备管理 > 设备设置 >  串口设置”。

        2. 在“串口设置”选项框中分别设置“波特率”、“数据位”、“停止位”和“校验位”。

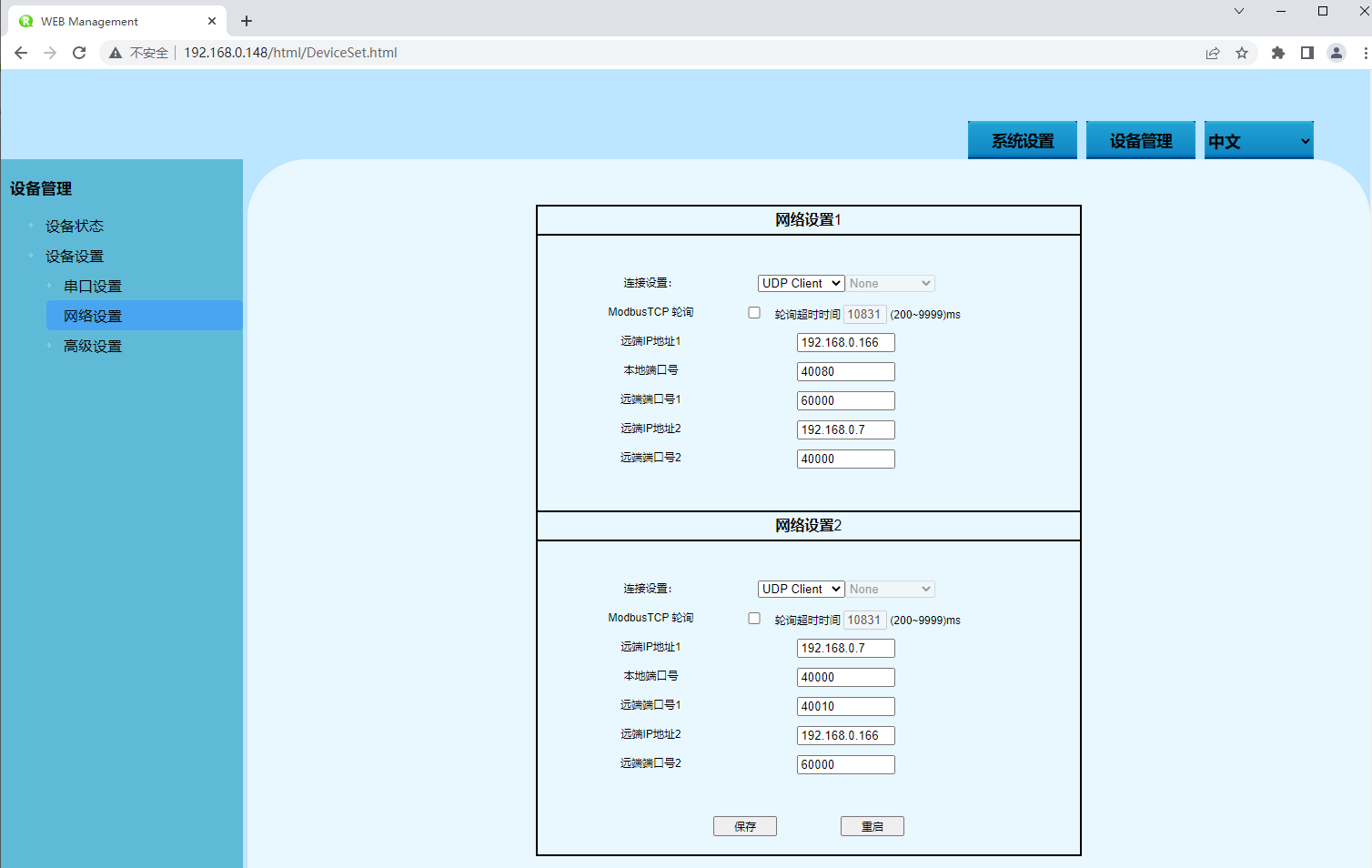

配置串口服务器的工作模式。

        3. 登录Web配置界面，选择“主菜单 > 串口配置 > Port1 > 串口模式”。

        4. 单击“连接设置”下拉列表框，选择“Udp Client ”。

        5. 在“远端IP”文本框中输入主机PC的IP地址“192.168.0.166”。

        6. 在“远端端口”文本框中输入主机PC的本地端口号“60000”。

        7. 其他参数保持默认即可，单击“设置”。

        8. （可选）选择“系统设置 > 保存设置> 保存设置”，单击“保存设置”按钮，可避免因重启设备导致参数丢失。

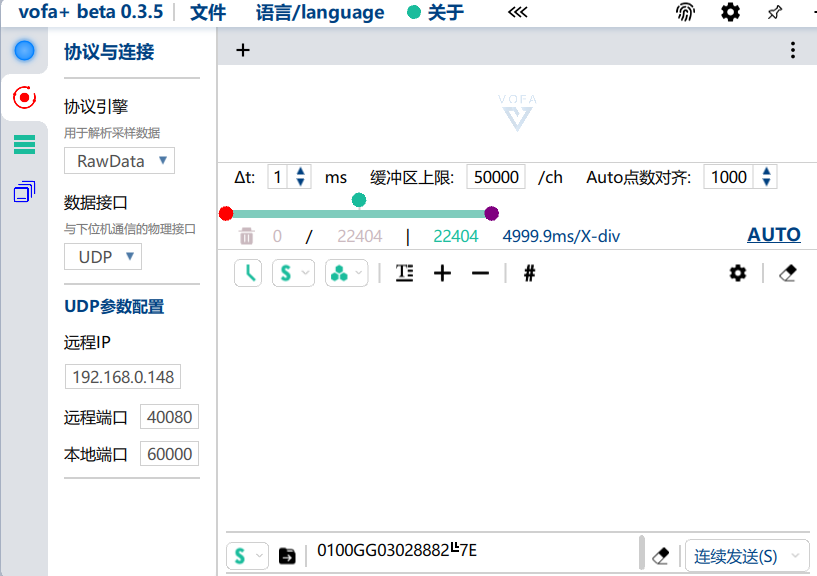

             运行“调试助手”软件，为主机创建UDP服务器。

        9. 安装并运行“调试助手”软件，单击“创建连接”下拉列表框，选择“创建网络调试> UDPServer”。

        10. 在“本地端口”文本框中输入主机PC（即UDP服务器）的本地端口“60000”，单击“确定”。

        同步运行“串口调试助手”和“调试助手”软件，测试串口服务器（即UDP客户端）和主机PC（即UDP服务器）相互通信。

        11. 安装并运行“串口调试助手”软件，单击“开始”菜单中的“新增窗口”。

        12. 打开串口“COM3”窗口，配置串口号、波特率、校验位和数据位等参数与WEB界面的“串口配置”保持一致。

        13. 打开“COM3”的串口信号，输入串口信息，点击发送。

        14. 运行“调试助手”软件，在UdpServer选项框中查看主机PC接收到的串口信息。同理，主机PC也可向串口设备发送信息。
